HP ProDesk 400 G5 SF/CT筐体内部レビュー

ProDesk 400 G5 SF/CTでは、背面部にあるネジを外すだけで簡単に筐体内部にアクセスできます。

背面部に大きめのネジが配置されています。

指で緩めることができます。ドライバなどのツールは不要です。

ネジを緩めきってもネジは外れない仕様になっています。誤って無くしてしまう恐れがありません。

側面部を背面部方向に少しずらすだけで簡単に外すことができます。

いちいちドライバを用意しなくても、筐体内部にアクセスできるのはすごく便利だと思います。

ProDesk 400 G5 SF/CTの筐体内部をチェックしてみましょう。

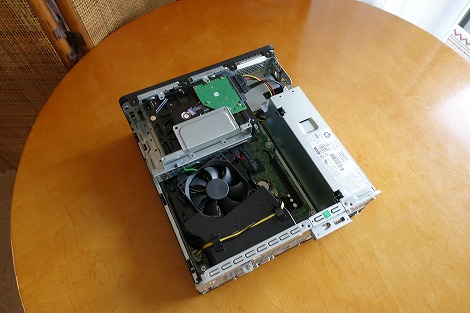

上の写真の上部には電源ユニット、右半分にはマザーボード、左には光学ドライブとストレージが配置されています(写真の左が前面部、右が背面部です)

搭載されているスロット/ベイ類は次のとおり

• ロープロファイル16x PCIe×1スロット、ロープロファイル1x PCIe×1スロット、(奥行最大16.7cm)
• M.2 PCIe x1-2230×1スロット( for WLAN)
• M.2 PCIe x4-2230/2280Combo×1スロット(for storage)
• 外部スリムラインベイ×1、内部 3.5/2.5インチ×1

コンパクトボディを採用しているので、使えるPCIeカードはロープロファイルタイプのみ。大きさに制約があります。

電源ユニット。

マザーボード。冷却ファンが配置されています。

冷却ファンの上にロープロファイル16x PCIe×1スロット、ロープロファイル1x PCIe×1スロットが配置されています。

光学ドライブとストレージ。

この構成では、上にHDD、下にスリムタイプ光学ドライブが重なるように配置されているのがわかります。

コンパクトタイプボディなので、ぎっしりパーツが組み込まれています。メモリはこのストレージ部分の下に配置されており、そのままでは増設/取り外しができませんが、ProDesk 400 G5 SF/CTでは、このストレージ部分を簡単に取り外せる使用になっています。

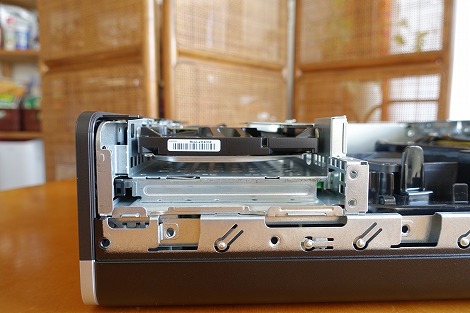

まず前面部のカバーを取り外します。

留め具を指で押して解除すれば、取り外せます。

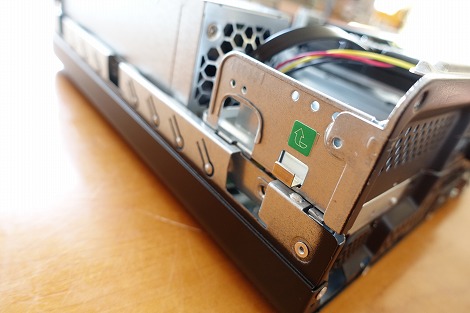

緑のシールが貼り付けられている箇所の下に留め具が配置されています。

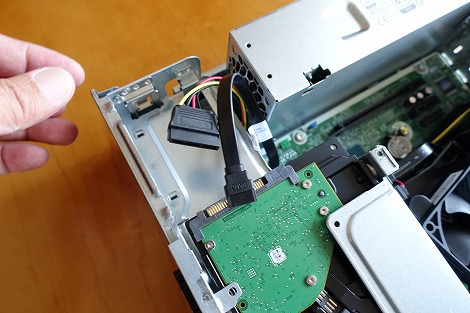

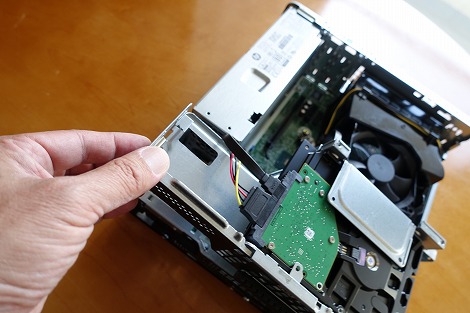

留め具を解除する前に、ストレージのケーブルと

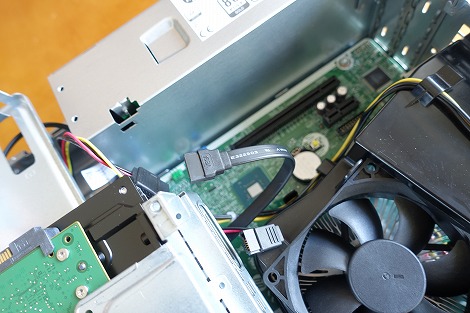

光学ドライブのケーブルを外しておきます。

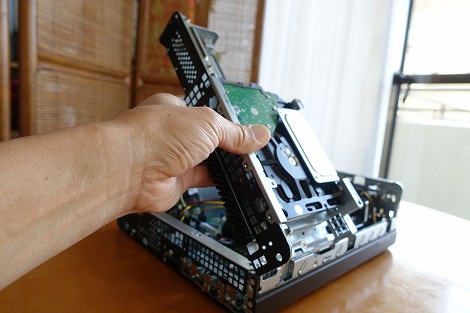

ゆっくりとパーツを手前に引き出していきます。

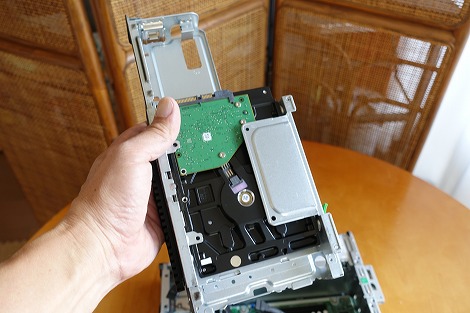

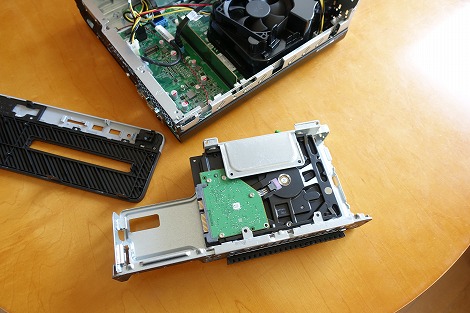

ストレージと光学ドライブが配置されたパーツを取り外せました。

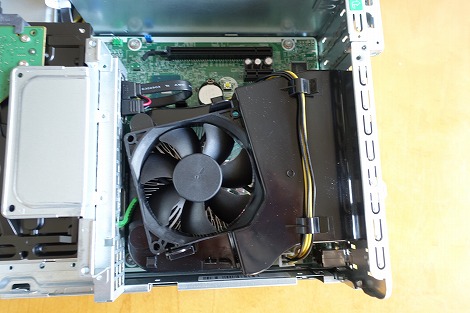

パーツを外した後のボディ内部。すごくすっきりしましたね。

冷却用ファンの左横にメモリスロット×2が配置されているのが見えます。メモリモジュールの左にはM.2 SSD用コネクタが配置されています。
