筐体内部/HP Pavilion s5750jpレビュー

Pavilion s5750jpでは、簡単に筐体内部にアクセスすることができます。早速、アクセスしてみましょう。

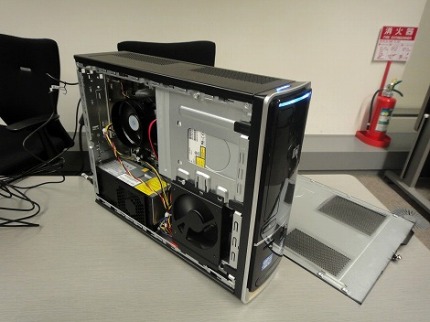

筐体内部を左側面部から見たところ。右側が前面部です。左上にマザーボードが配置されており、CPU、メモリなどを搭載しています。右上には、光学ドライブとHDDが、左下には電源ユニットが配置されています。スリムタイプということで、筐体内部なかなり窮屈な設計になっています。狭いスペースにパーツを押し込めているので、ファンを多数使用することで筐体内部の温度を下げる工夫がなされているのがわかります。

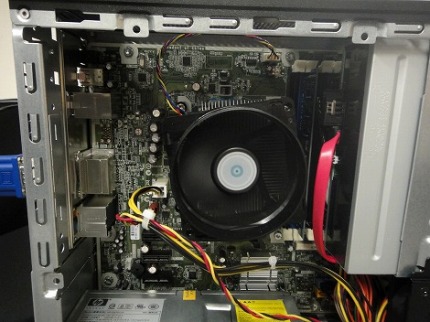

上の写真はマザーボード部分。真ん中にCPU冷却ファン、その右にはメモリソケットが配置されています。

光学ドライブの裏側にメモリソケットが配置されています。ちょっとわかりづらいですが、上の写真の奥にあるのがメモリモジュールです。s5550jpでは4つのメモリソケットが装備されており、最大16GB(4GB×4)のメモリを搭載可能です。 メモリモジュールを追加/交換するには、光学ドライブが邪魔ですね。このあたりは、スリムタイプマシンということで、かなりスペースに制約があります。

電源部分。最大出力は270W。スリムタイプマシンのため、最大出力は抑えめです。

右上には、光学ドライブが配置されています。スリムタイプのため、縦置きになっています。この奥にHDDが配置されています。
